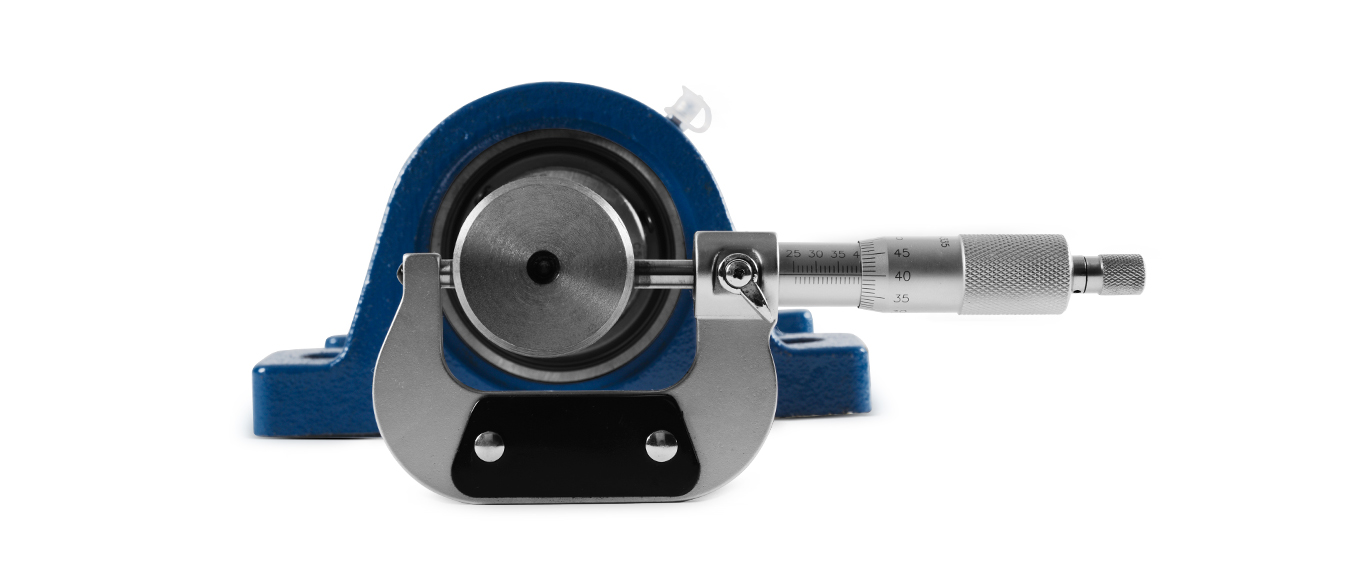

檢查底座的剛性、安裝面的平面度、軸的尺寸公差等是否合格。
安裝軸公差推薦表
| 軸承 | HC,SA系列 | ||||||
| 軸推薦公差(h6) | |||||||
| mm | in | μm | in | ||||
| > | ≤ | > | ≤ | max | min | max | min |
| 10 | 18 | 7/16 | 11/16 | 0 | -11 | 0 | -0.0004 |
| 18 | 30 | 3/4 | 1-1/8 | 0 | -13 | 0 | -0.0005 |
| 30 | 50 | 1-3/16 | 1-15/16 | 0 | -16 | 0 | -0.0006 |
| 50 | 80 | 2 | 3-1/8 | 0 | -19 | 0 | -0.0007 |
| 80 | 120 | 3-3/16 | 4-11/16 | 0 | -22 | 0 | -0.0009 |
| 120 | 180 | 4-3/4 | 7-1/16 | 0 | -25 | 0 | -0.0010 |

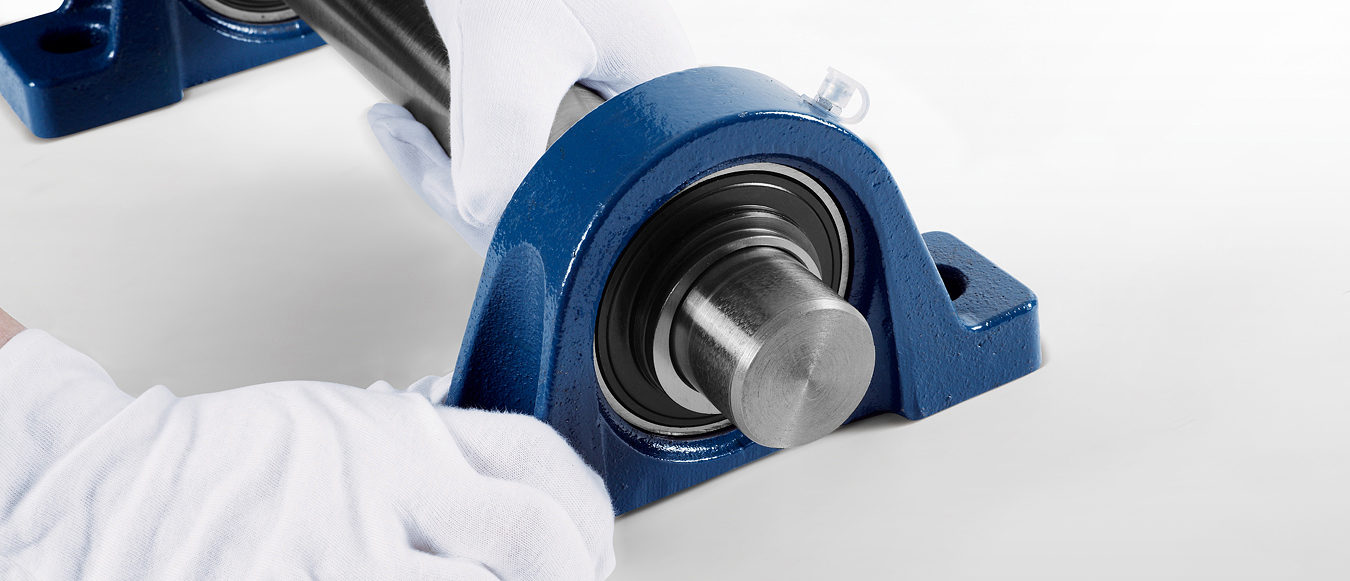

將帶座軸承插入軸上，置于所定位置。

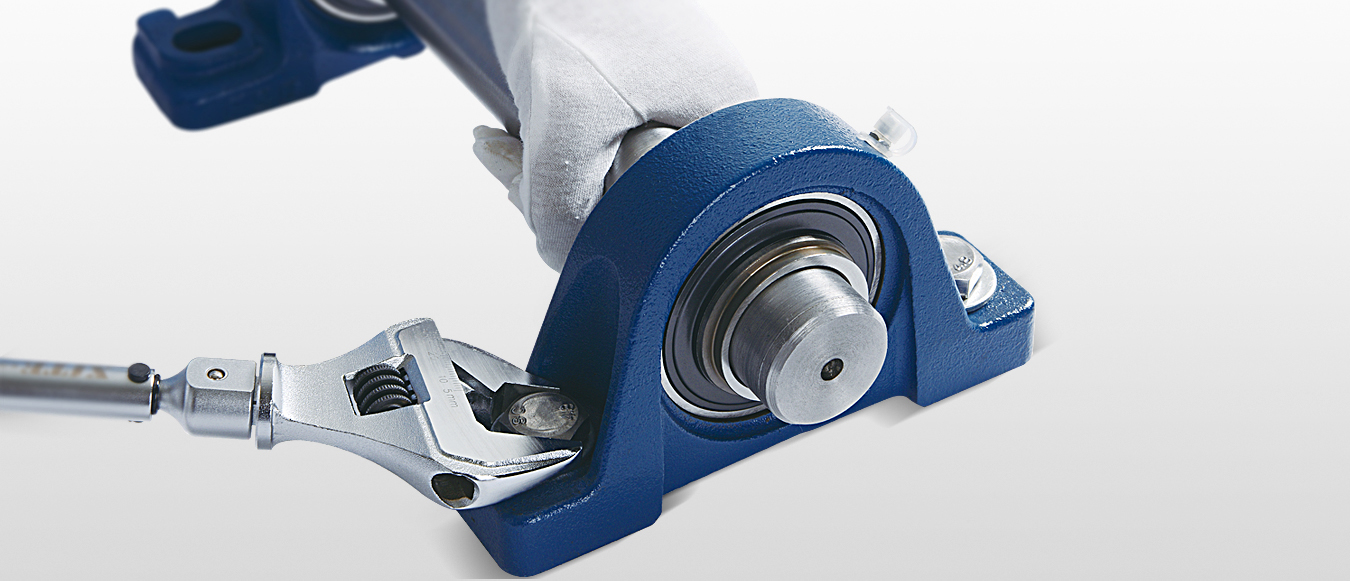

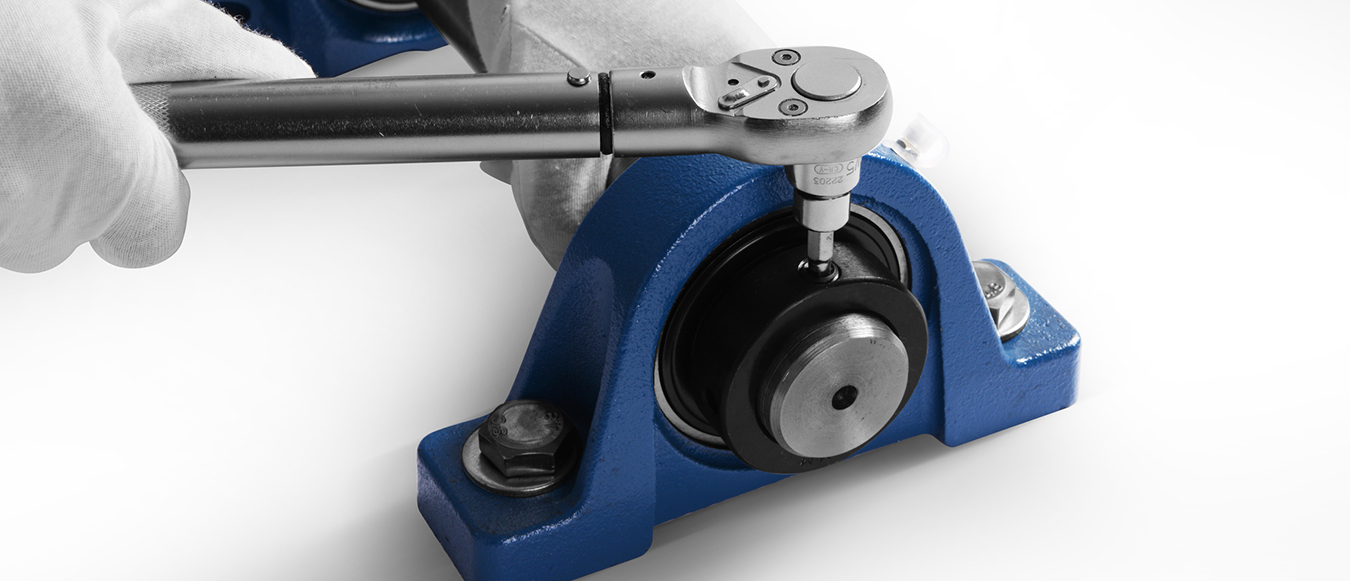

用扭矩扳手按規定的鎖緊扭矩將軸承座的安裝螺栓擰緊。
軸承座安裝螺栓鎖緊扭矩推薦表
| 螺栓公稱型號 | 鎖緊扭矩(±10%) | |||
| mm | in | N.m | lbf.in | lbf.ft |
| M6 | 1/4 | 4.0 | 33 | 3 |
| M8 | 5/16 | 8.0 | 71 | 6 |
| M10 | 3/8 | 17 | 151 | 13 |
| M12 | 7/16 | 29 | 257 | 21 |
| M14 | 1/2 | 47 | 416 | 35 |
| M16 | 5/8 | 73 | 646 | 54 |
| M18 | - | 107 | 947 | 79 |
| M20 | 3/4 | 145 | 1280 | 107 |
| M22 | 7/8 | 200 | 1770 | 148 |
| M27 | 1 | 372 | 3290 | 275 |
M30 | 1-1/8 | 500 | 4430 | 369 |
| M33 | 1-1/4 | 690 | 6110 | 509 |
| M36 | 1-3/8 | 880 | 7790 | 649 |
備注:適用于P,F,FS,FL,FC,FT,FA,FB,LF,FD軸承座

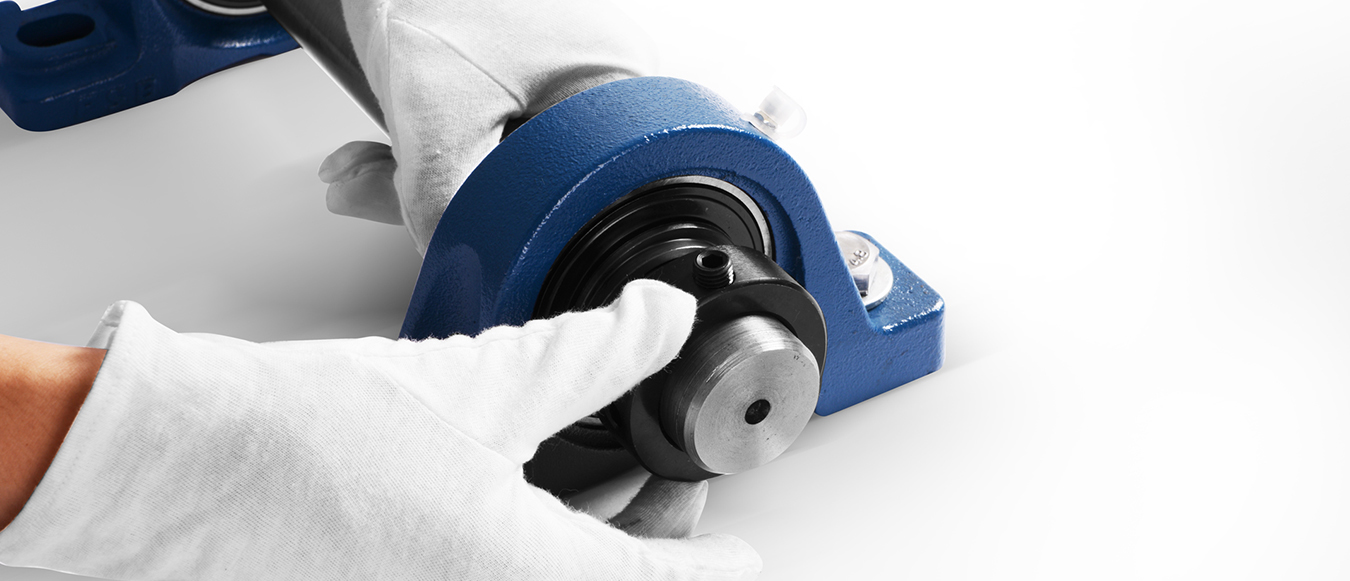

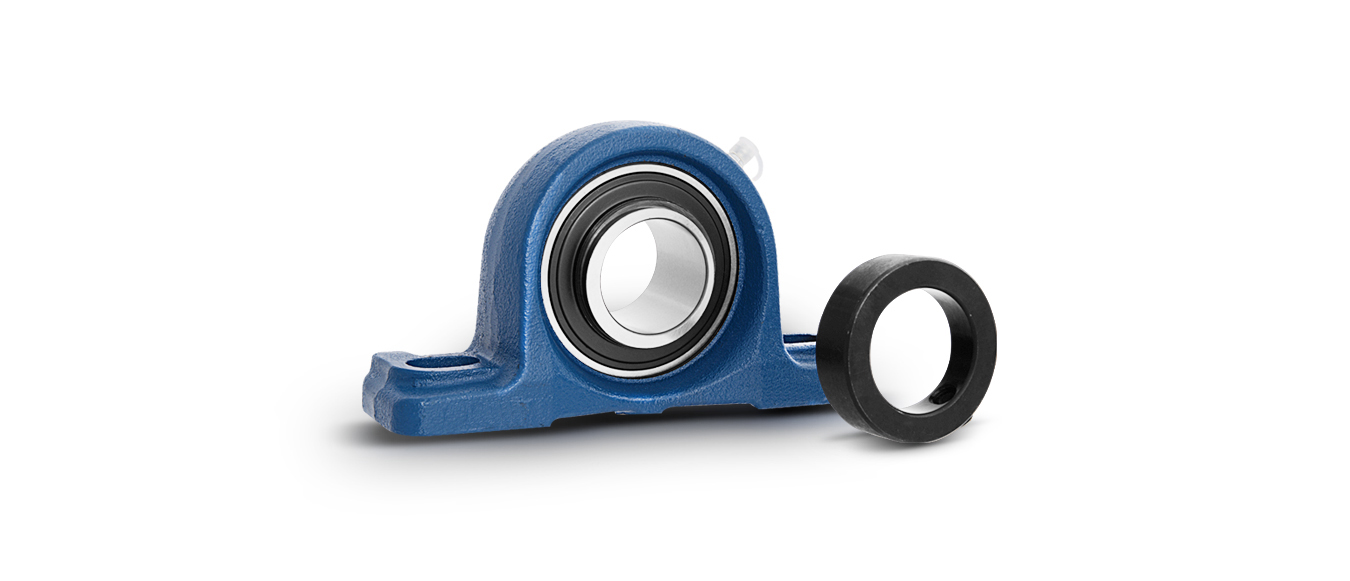

將偏心套的偏心部位嵌入到軸承內圈偏心臺。
|  |
沿軸的旋轉方向轉動偏心套使其與軸承內圈偏心臺相嚙合，然后用榔頭和釘銃沿軸的旋轉方向敲擊偏心套使其鎖緊。

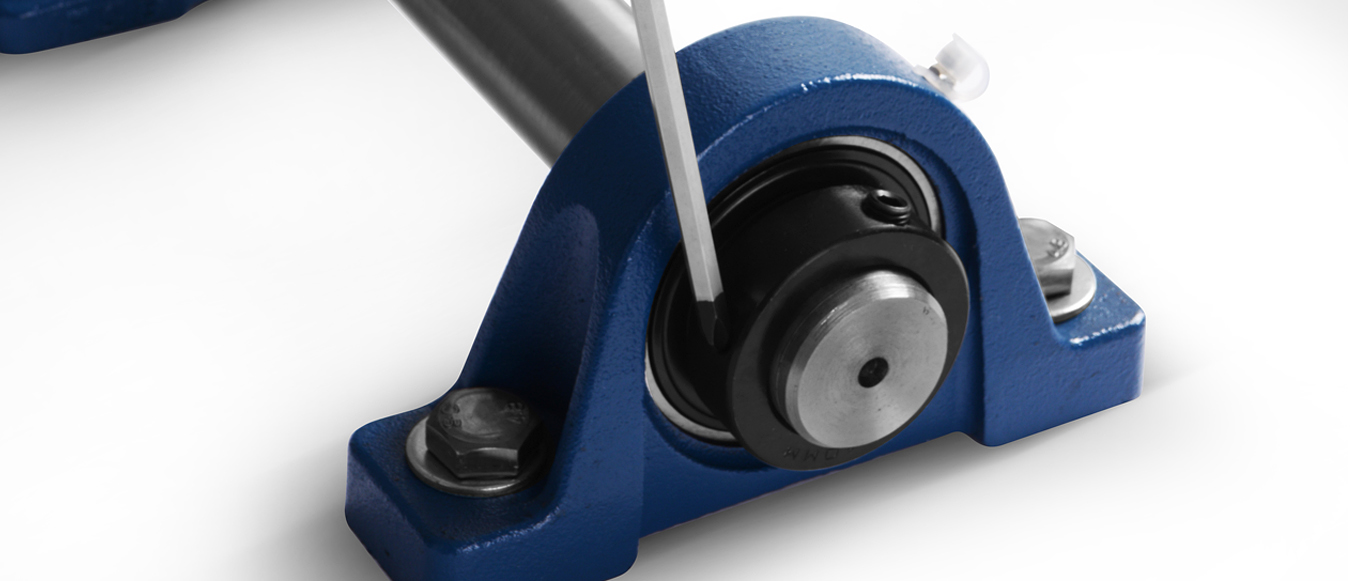

將偏心套上的止動頂絲按規定的鎖緊扭矩?cái)Q緊。
止動頂絲鎖緊扭矩推薦表
頂絲公稱型號 | 鎖緊扭矩 | 適用型號 | |||||
| mm | in | N.m | lbf.in | lbf.ft | HC200 | SA200 | HC300 |
| M5×0.8 | 10-32UNF | 3.0 | 27 | 2.2 | |||
| M6×1.0 | 1/4-28UNF | 4.0 | 35 | 3 | 203-205 | 201-205 | |
| M8×1.0 | 5/16-24UNF | 9 | 75 | 6 | 206 | 206 | 305-307 |
| M10×1.25 | 3/8-24UNF | 18 | 155 | 13 | 207-216 | 207-216 | 308-312 |
| M12×1.5 | 7/16-20UNF | 28 | 248 | 21 | 211-216 | 211-212 | 313-314 |
M14×1.5 | 1/2-20UNF | 35 | 310 | 26 | |||
M16×1.5 | 5/8-18UNF | 56 | 496 | 41 | 315-317 | ||
| M18×1.5 | 5/8-18UNF | 62 | 549 | 46 | |||
M20×1.5 | 3/4-16UNF | 83 | 735 | 61 | 318-320 | ||

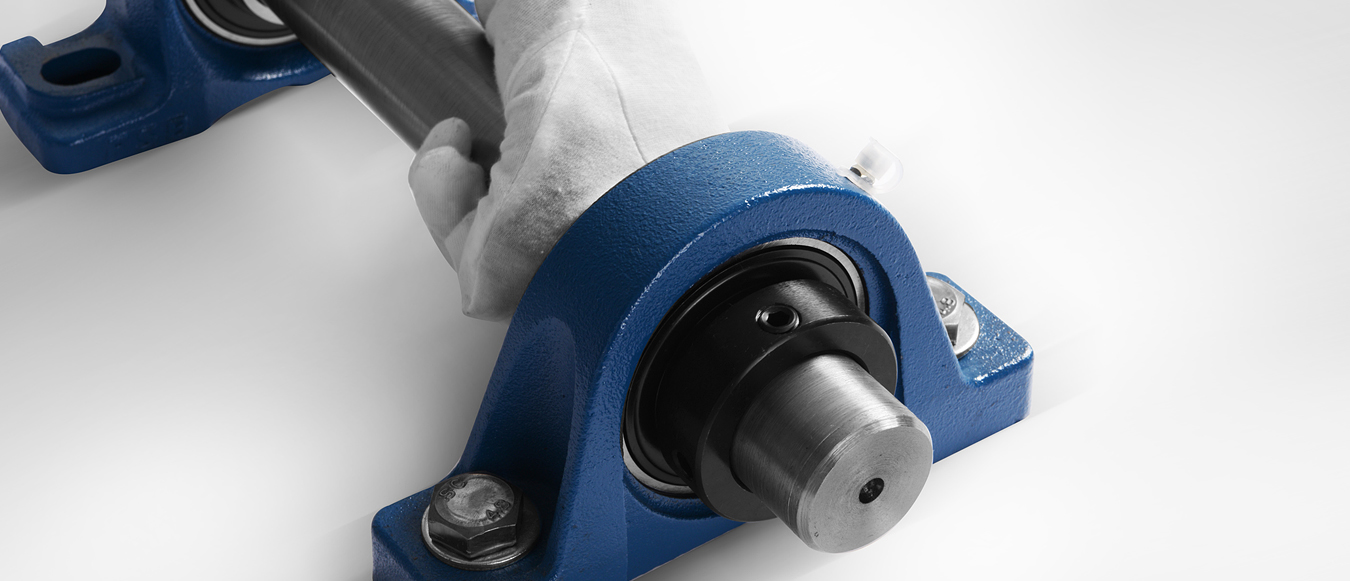

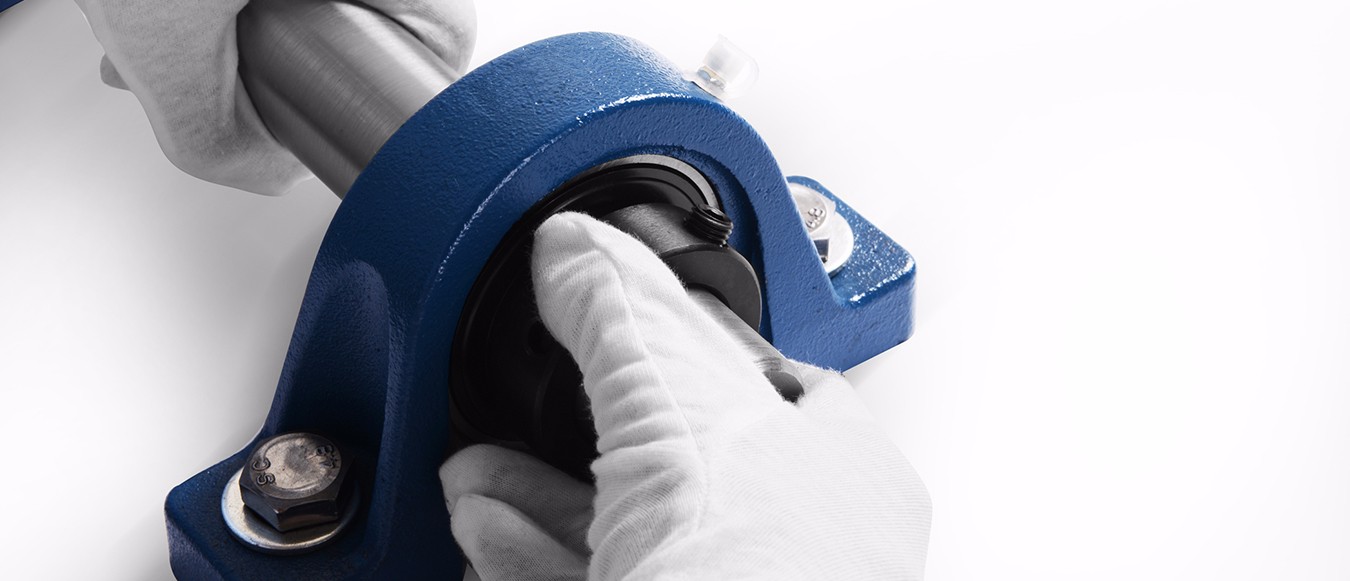

用手轉動軸，確認軸承的旋轉狀態是否異常。
